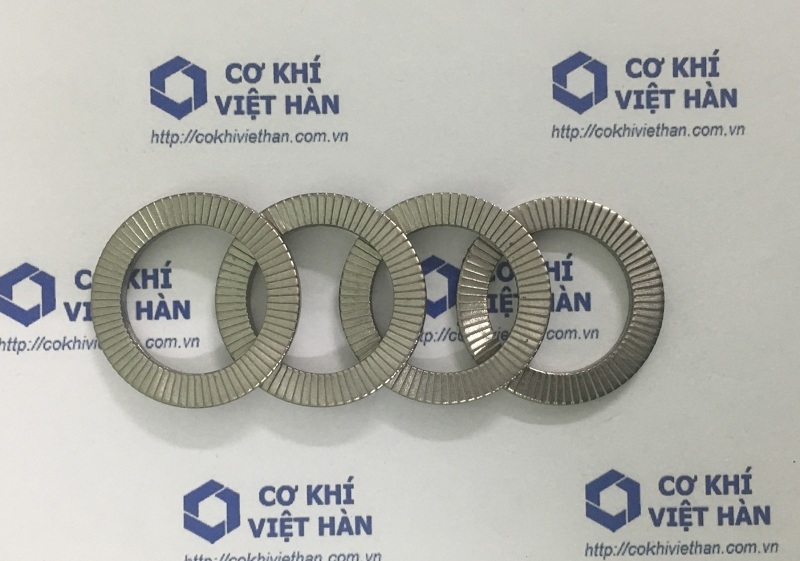

Vòng Đệm Khóa DIN 25201: Cấu Tạo, Nguyên Lý Nêm Và Ứng Dụng Thực Tế

—

1. Vòng đệm khóa DIN 25201 là gì?

Vòng đệm khóa DIN 25201 là hệ thống vòng đệm cơ học làm việc theo từng cặp. Tên tiếng Anh kỹ thuật của sản phẩm là wedge locking washer hoặc self-locking washer.

Thuật ngữ lock washer là tên gọi chung cho nhiều loại vòng đệm khóa khác nhau. DIN 25201 chỉ định cụ thể dòng vòng đệm khóa dựa trên góc nêm hình học. Chi tiết này dùng để duy trì lực kẹp của bu lông trong điều kiện rung lắc liên tục.

—

2. Cấu tạo của vòng đệm khóa DIN 25201

Cấu tạo của vòng đệm DIN 25201 rất đặc trưng và khác biệt hoàn toàn với long đen phẳng. Một bộ sản phẩm hoàn chỉnh luôn bao gồm hai vòng đệm ghép đôi với nhau.

2.1. Cặp vòng đệm

Sản phẩm luôn xuất xưởng và lắp đặt theo từng cặp hai chiếc. Hai vòng đệm này được thiết kế để phối hợp cơ học trực tiếp với nhau. Nếu chỉ sử dụng một vòng đơn lẻ, cơ cấu tự khóa sẽ hoàn toàn mất tác dụng.

2.2. Bề mặt răng

Mặt ngoài cùng của mỗi vòng đệm được gia công các đường răng hướng tâm song song. Các răng này có độ cứng cao để tạo độ bám cơ học vào bề mặt tiếp xúc. Mặt răng này sẽ áp sát vào mặt dưới đầu bu lông, đai ốc hoặc bề mặt phôi.

2.3. Bề mặt nêm

Mặt đối diện bên trong của mỗi vòng đệm gồm các mặt vát hình nêm bậc thang. Khi ghép đúng cách, hai bề mặt nêm của hai vòng sẽ ăn khớp trực tiếp vào nhau. Độ dốc của các mặt nêm được thiết kế theo tỷ lệ hình học chuẩn xác.

2.4. Lỗ trung tâm

Ở giữa mỗi vòng đệm có một lỗ tròn để xỏ thân bu lông đi qua. Đường kính lỗ được chế tạo tương thích với các kích cỡ bu lông tiêu chuẩn. Lỗ trung tâm giữ cho cặp vòng đệm luôn đồng trục với thân ren trong suốt quá trình làm việc.

>>>Tham khảo thêm các sản phảm inox:

• Bu lông Inox Việt Hàn
• Thanh ren – Ty ren Inox
• Xích inox các loại Việt Hàn
• Long đen inox Việt Hàn
• Êcu – Đai ốc inox
• Ubolt inox
• Dây cáp
• Vít inox các loại

—

3. DIN 25201 có ý nghĩa gì?

DIN 25201 là tiêu chuẩn công nghiệp của Đức áp dụng cho hệ thống vòng đệm khóa nêm. Tiêu chuẩn này quy định về thông số hình học, phương pháp thử nghiệm và yêu cầu kiểm tra chống tự nới lỏng.

Cần phân biệt rõ ràng giữa số hiệu tiêu chuẩn và tên thương hiệu thương mại. DIN 25201 là tiêu chuẩn kỹ thuật mở cho các nhà sản xuất chế tạo vòng đệm khóa nêm. Trên thị trường, tập đoàn Nord-Lock là đơn vị tiên phong sản xuất dòng sản phẩm có nguyên lý tương tự.

Nhiều người thường quen gọi hệ khóa này là vòng đệm kiểu Nord-Lock (Nord-Lock type). Tuy nhiên, tên gọi tiêu chuẩn kỹ thuật chính thức vẫn là vòng đệm khóa nêm DIN 25201. Tiêu chuẩn này không tự động định danh cho bất kỳ một thương hiệu độc quyền nào.

—

4. Nguyên lý khóa bằng nêm

Nguyên lý khóa của DIN 25201 dựa trên sự chênh lệch góc hình học giữa mặt nêm và bước ren. Quá trình làm việc diễn ra tuần tự khi liên kết chịu tác động rung động:

Góc dốc của các mặt nêm trên vòng đệm được thiết kế lớn hơn góc nâng của bước ren bu lông. Khi siết chặt, các răng mặt ngoài sẽ bám chặt vào bề mặt kim loại tiếp xúc.

Khi có rung động làm bu lông có xu hướng xoay lỏng, chuyển động chỉ xảy ra giữa hai mặt nêm bên trong. Do góc nêm lớn hơn bước ren, chuyển động trượt giữa các mặt nêm buộc cặp vòng đệm phải mở rộng chiều dày dọc trục.

Sự mở rộng chiều dày này làm tăng lực căng kéo trên thân bu lông thay vì làm lỏng mối nối. Cơ chế nêm cơ học chủ động ngăn chặn chuyển động xoay ngược của bu lông một cách hiệu quả.

—

5. Vì sao DIN 25201 khác long đen vênh?

Nhiều người lắp ráp hay nhầm lẫn giữa vòng đệm khóa nêm và long đen vênh truyền thống. Hai phụ kiện này có bản chất cơ học và nguyên lý giữ tải hoàn toàn khác biệt:

Long đen vênh hoạt động dựa trên độ đàn hồi của thép lò xo khi bị ép phẳng. Khi tải trọng kẹp lớn làm bẹp hoàn toàn độ vênh, long đen vênh chỉ hoạt động như vòng đệm phẳng. Ngược lại, DIN 25201 vẫn duy trì tác động khóa nêm dưới lực kẹp lớn.

—

6. Phân biệt DIN 25201 với long đen răng cưa

Long đen răng cưa cũng là phụ kiện thường bị so sánh với hệ vòng đệm DIN 25201. Bảng đối chiếu dưới đây làm rõ sự khác nhau giữa hai dòng sản phẩm:

Long đen răng cưa chỉ hỗ trợ tăng ma sát bề mặt ở mức tải nhẹ. Trong khi đó, DIN 25201 sử dụng hiệu ứng nêm hình học cho các mối ghép chịu tải trọng lớn.

—

7. Vật liệu của vòng đệm khóa DIN 25201

Vòng đệm khóa DIN 25201 được chế tạo từ nhiều nhóm vật liệu khác nhau trên thị trường. Việc chọn vật liệu phụ thuộc vào độ cứng của chi tiết ghép và môi trường làm việc:

• Thép hợp kim xử lý nhiệt: Được tôi cứng toàn phần và phủ lớp mạ chống ăn mòn bề mặt.
• Thép không gỉ Inox: Gia công từ các mác inox như Inox 304 hoặc Inox 316 cho môi trường ẩm.
• Thép hợp kim chống ăn mòn cao: Sử dụng cho môi trường hóa chất đậm đặc hoặc nước biển.

Một nguyên tắc quan trọng là độ cứng của vòng đệm phải cao hơn độ cứng bề mặt chi tiết tiếp xúc. Mác vật liệu cụ thể cần được xác nhận theo catalogue và chứng từ kiểm định thực tế.

—

8. Vòng đệm khóa DIN 25201 có tác dụng gì?

Tác dụng lớn nhất của vòng đệm khóa DIN 25201 là kiểm soát hiện tượng tự tháo của bu lông. Sản phẩm giúp duy trì lực kẹp ban đầu ngay cả khi thiết bị hoạt động trong môi trường rung chấn.

Chi tiết này giảm thiểu nhu cầu bảo trì siết lại bu lông định kỳ trên tuyến máy. Tuy nhiên, sản phẩm không mang lại khả năng chống rung tuyệt đối trong mọi tình huống. Hiệu quả làm việc thực tế vẫn phụ thuộc vào việc tính toán lực siết ban đầu chính xác.

—

9. Ứng dụng của vòng đệm khóa DIN 25201

Nhờ độ tin cậy cơ học cao, vòng đệm DIN 25201 được ứng dụng trong các ngành công nghiệp nặng:

• Ngành đường sắt, liên kết ray tàu và các cụm chuyển động của toa xe.
• Thiết bị khai thác mỏ, máy nghiền đá, máy sàng rung và máy xây dựng công trình.
• Ngành năng lượng, trụ tuabin gió, khung giá đỡ pin mặt trời và trạm biến áp.
• Cơ cấu cầu cảng, giàn khoan ngoài khơi và các hệ thống máy nén khí công suất lớn.

Sản phẩm phù hợp với những liên kết bu lông có yêu cầu cao về kiểm soát độ ổn định vị trí.

—

10. Cách lắp vòng đệm khóa DIN 25201

Quy trình lắp đặt vòng đệm khóa nêm đòi hỏi sự chuẩn xác theo các bước kỹ thuật sau:

Bước 1: Kiểm tra đúng kích cỡ ren và chuẩn bị đầy đủ một cặp vòng đệm.

Bước 2: Ghép hai vòng đệm lại với nhau thành một cụm duy nhất.

Bước 3: Đảm bảo hai mặt nêm vát bên trong úp trực tiếp vào nhau.

Bước 4: Hướng các mặt có răng hướng tâm ra hai phía ngoài cùng.

Bước 5: Đưa thân bu lông luồn qua lỗ tâm của cặp vòng đệm.

Bước 6: Đặt vòng đệm áp sát bề mặt phôi hoặc mặt dưới đầu bu lông.

Bước 7: Vặn đai ốc và siết lực theo thông số kỹ thuật của mối ghép.

Bước 8: Kiểm tra lại độ khít của hai mặt nêm và độ bám răng trên phôi.

—

11. Cách nhận biết lắp đúng

Người thợ có thể nhận biết việc lắp ráp đúng quy cách thông qua kiểm tra trực quan. Khi ghép đúng, hai bề mặt nêm vát phải nằm đối diện và lồng khớp vào nhau ở giữa.

Bề mặt có các đường răng khía phải nằm ở phía ngoài để tiếp xúc với phôi và bu lông. Cặp vòng đệm phải nằm đồng tâm với trục bu lông và không bị kẹt ba-via lạ. Khi siết nhẹ, người thợ có thể cảm nhận được độ trượt êm giữa các mặt nêm bên trong.

—

12. Những yếu tố ảnh hưởng đến hiệu quả khóa

Hiệu quả làm việc của vòng đệm DIN 25201 chịu sự chi phối của các yếu tố kỹ thuật liên quan:

• Độ cứng của bề mặt ghép nối phải thấp hơn độ cứng của răng vòng đệm.
• Lực siết ban đầu cần đủ lớn để các răng mặt ngoài găm sâu vào bề mặt phôi.
• Độ sạch của bề mặt lắp ráp, tránh để dầu mỡ dày làm trượt mặt nêm sai quy cách.
• Tuyệt đối không chèn thêm bất kỳ vòng đệm phẳng mềm nào vào giữa cụm liên kết.

—

13. Cách chọn vòng đệm khóa DIN 25201

Để đảm bảo độ bền cho hệ thống, việc chọn vòng đệm cần dựa vào các căn cứ sau:

• Đường kính ren bu lông: Chọn cỡ vòng đệm danh định vừa khít với thân bu lông sử dụng.
• Đường kính ngoài: Chọn bản tiêu chuẩn hoặc bản rộng (SP) cho các lỗ khoét rãnh dài.
• Vật liệu tương thích: Cân nhắc giữa thép hợp kim mạ kẽm hoặc thép không gỉ inox.
• Môi trường làm việc: Đánh giá nồng độ hóa chất và độ ẩm để chọn lớp bảo vệ phù hợp.

Thông số kích thước chi tiết cần được tra cứu trực tiếp theo catalogue của nhà sản xuất.

—

14. Những lỗi thường gặp khi sử dụng

Trong quá trình thi công tại công trường, người thao tác có thể gặp một số lỗi kỹ thuật sau:

• Tách rời cặp vòng đệm và chỉ sử dụng một chiếc đơn lẻ trong mối ghép.
• Lắp ngược chiều khiến hai mặt răng úp vào nhau và mặt nêm quay ra ngoài.
• Chèn thêm long đen phẳng thông thường vào giữa vòng đệm khóa và phôi ghép.
• Lắp đặt trên bề mặt kim loại quá cứng khiến răng ngoài không thể cắn bám.
• Dùng lại các vòng đệm đã bị mòn cùn hết răng sau nhiều lần tháo lắp nặng.

—

15. Tiêu chuẩn, vật liệu và thông số

Mỗi kích thước danh định của DIN 25201 đều có bảng quy chuẩn về đường kính trong và ngoài. Độ dày của một cặp vòng đệm khi ép sát cũng được quy định cụ thể theo từng mã.

Người dùng không nên tự ý suy đoán số đo khi thiết kế bản vẽ lắp ráp cơ khí. Mọi thông số dung sai kỹ thuật cần được đối chiếu chính xác theo catalogue của sản phẩm thực tế.

—

16. Mua vòng đệm khóa DIN 25201 ở đâu?

Việc lựa chọn đơn vị cung cấp uy tín giúp đảm bảo độ cứng và chuẩn xác cho vòng đệm khóa. Khách hàng nên tìm đến các nhà phân phối có đầy đủ thông tin kỹ thuật minh bạch.

Cơ Khí Việt Hàn là đơn vị chuyên phân phối các loại vòng đệm khóa, bu lông và đai ốc tiêu chuẩn. Đơn vị luôn hỗ trợ tư vấn chuyên môn giúp khách hàng chọn đúng giải pháp lắp xiết an toàn.

—

17. Kết luận

Vòng đệm khóa DIN 25201 là giải pháp cơ học tin cậy giúp hạn chế sự tự nới lỏng của bu lông. Cấu tạo nêm cặp thông minh biến lực rung động thành lực siết giữ trục ổn định.

Người thi công cần nắm vững kỹ thuật ghép mặt nêm và tuân thủ các chỉ dẫn lắp ráp. Việc lựa chọn đúng kích thước và vật liệu sẽ góp phần nâng cao tuổi thọ cho toàn bộ kết cấu máy.
