Trong cơ khí, nhiều mối ghép đòi hỏi tháo lắp nhanh mà không cần dụng cụ. Đai ốc tai hồng DIN 315 là phụ kiện đáp ứng trực tiếp nhu cầu này. Thiết kế hai cánh rộng cho phép người dùng thao tác siết mở bằng tay.
Chi tiết này còn có tên là đai ốc cánh bướm hoặc wing nut. Bài viết dưới đây tổng hợp các thông tin kỹ thuật về sản phẩm. Nội dung giúp bạn nắm rõ cấu tạo, nguyên lý và cách lựa chọn phù hợp.
—
1. Đai ốc tai hồng DIN 315 là gì?

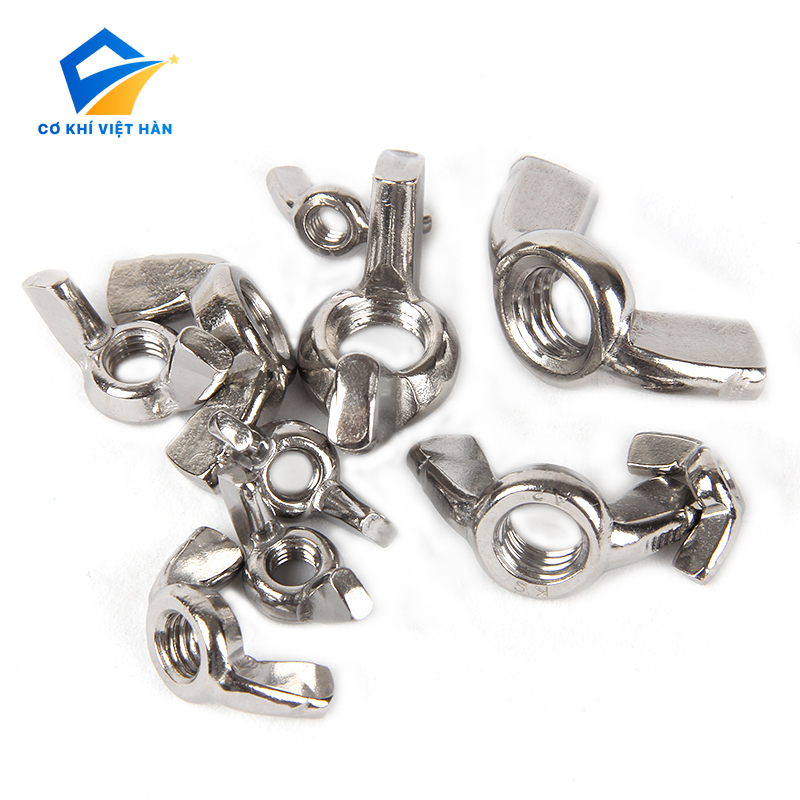

Đai ốc tai hồng DIN 315 là loại đai ốc có hai cánh nhô cao đối xứng. Cấu tạo này giúp người thao tác dùng ngón tay vặn chặt hoặc nới lỏng. Trong tiếng Anh, sản phẩm thường được gọi là wing nut hoặc butterfly nut.
Khác với đai ốc lục giác, chi tiết này không cần cờ lê khi thao tác thông thường. Sản phẩm phù hợp cho các mối liên kết chịu tải vừa phải. Vị trí lắp đặt thường là những nơi cần tháo mở thường xuyên.
—
2. Cấu tạo của đai ốc tai hồng DIN 315
Cấu tạo của đai ốc DIN 315 gồm hai bộ phận chính đúc liền một khối. Sự đồng nhất này mang lại sự thuận tiện khi thao tác thủ công.
2.1. Thân đai ốc
Phần thân nằm ở trung tâm của sản phẩm với dạng khối trụ tròn. Mặt đáy phẳng tạo diện tích tiếp xúc với bề mặt chi tiết ghép. Thiết kế này giúp truyền lực ép đều xuống bề mặt khi siết chặt.
2.2. Hai tai vặn (cánh bướm)
Hai tai vặn nhô lên từ thân đai ốc và bố trí đối xứng nhau. Cánh tai thường được bo tròn góc để tránh gây đau tay khi vặn. Bộ phận này đóng vai trò như đòn bẩy giúp tăng mô-men siết bằng tay.
2.3. Phần ren trong
Lòng trong thân đai ốc được tiện bước ren hệ mét tiêu chuẩn. Hệ thống ren này ăn khớp trực tiếp với bu lông hoặc thanh ren. Ren được gia công nhẵn mịn giúp việc vặn mồi diễn ra trơn tru.
>>>Tham khảo thêm các sản phảm inox:
- Bu lông Inox Việt Hàn
- Thanh ren – Ty ren Inox
- Xích inox các loại Việt Hàn
- Long đen inox Việt Hàn
- Êcu – Đai ốc inox
- Ubolt inox
- Dây cáp
- Vít inox các loại
—
3. Nguyên lý và cách sử dụng đai ốc tai hồng
Nguyên lý hoạt động của đai ốc dựa trên việc tạo lực ép ren bằng tay. Người dùng đặt hai ngón tay vào hai cánh tai để xoay đai ốc. Độ mở rộng của cánh giúp truyền lực siết nhanh chóng mà không cần đồ nghề.
Tuy nhiên, lực siết bằng tay có giới hạn nhất định so với siết bằng cờ lê. Sản phẩm không nhằm mục đích thay thế hoàn toàn cho đai ốc lục giác. Người dùng không nên dùng kìm để vặn vì có thể làm gãy tai.
—
4. Tiêu chuẩn DIN 315
DIN 315 là tiêu chuẩn kỹ thuật do Viện Tiêu chuẩn Đức ban hành. Tiêu chuẩn này quy định cụ thể về kích thước hình học của đai ốc cánh. Tiêu chuẩn thường phân thành hai kiểu dáng cánh tròn hoặc cánh vuông vát.
Cần lưu ý rằng tiêu chuẩn DIN 315 chỉ quy định về kích thước sản phẩm. Tiêu chuẩn không ấn định một loại vật liệu hay cấp bền cụ thể. Một sản phẩm đúng chuẩn DIN 315 có thể làm từ thép hoặc inox.
—

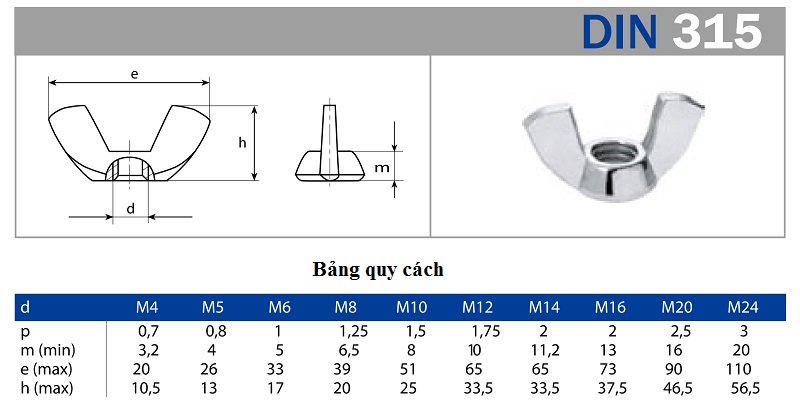

5. Kích thước đai ốc DIN 315
Kích thước của đai ốc DIN 315 được xác định theo đường kính ren trong danh định. Các kích thước ren hệ mét phổ biến gồm M4, M5, M6, M8, M10 và M12.
Mỗi cỡ ren sẽ tương ứng với sải cánh tai và chiều cao tổng thể nhất định. Người dùng cần kiểm tra không gian xung quanh để cánh đai ốc không bị cấn vướng.
| Thông số kỹ thuật | Ý nghĩa trong thiết kế và lắp ráp |
|---|---|
| Đường kính ren (d) | Xác định kích cỡ bu lông hoặc ty ren ăn khớp |
| Chiều cao đai ốc (h) | Ảnh hưởng đến độ nhô của mối ghép sau lắp đặt |
| Sải rộng hai tai (e) | Quyết định khoảng không gian cần thiết để xoay tay |
| Đường kính đáy thân (dk) | Xác định diện tích tỳ đè lên bề mặt liên kết |
Các thông số chi tiết cần được tra cứu theo catalogue của nhà sản xuất. Điều này giúp đảm bảo tính tương thích của sản phẩm khi lắp đặt thực tế.
—
6. Vật liệu của đai ốc tai hồng
Đai ốc tai hồng DIN 315 được sản xuất từ nhiều nhóm vật liệu kim loại khác nhau. Việc chọn vật liệu phụ thuộc vào môi trường sử dụng của mối ghép.
Thép carbon là vật liệu thông dụng cho các thiết bị làm việc trong nhà. Bề mặt thép thường được mạ kẽm điện phân để hạn chế oxy hóa bề mặt.
Thép không gỉ (inox) được ưu tiên cho môi trường ẩm ướt hoặc hóa chất. Tùy theo đơn hàng, đai ốc có thể chế tạo từ Inox 201, Inox 304 hoặc Inox 316. Người mua cần kiểm tra chứng chỉ vật liệu thực tế của từng lô hàng.
—
7. Ứng dụng của đai ốc DIN 315
Nhờ đặc tính tháo lắp nhanh, đai ốc tai hồng xuất hiện trong nhiều lĩnh vực:
- Ngành thiết bị chiếu sáng: Dùng để cố định chân đèn sân khấu hoặc đèn quay phim.
- Nhạc cụ và phụ kiện: Điều chỉnh độ cao của chân chũm chọe và giá đỡ trống.
- Thiết bị cơ khí và nắp thăm: Cố định nắp đậy bộ lọc hoặc cửa kiểm tra máy móc.
- Dụng cụ cơ động: Sử dụng trong các khung giá đỡ cần tháo rời khi vận chuyển.
—
8. Cách lựa chọn đai ốc tai hồng phù hợp
Để mối liên kết làm việc hiệu quả, người dùng cần lưu ý các yếu tố sau:
- Đường kính ren: Chọn cỡ ren M đồng bộ với bước ren của bu lông đi kèm.
- Không gian thao tác: Đảm bảo bán kính quay của cánh tai không vướng vật cản.
- Vật liệu tương thích: Chọn mác thép hoặc inox phù hợp với điều kiện làm việc.
- Tải trọng mối nối: Chỉ dùng cho các liên kết không yêu cầu lực siết quá lớn.
—
9. Những lưu ý khi sử dụng
Khi thao tác, người dùng chỉ nên dùng lực siết của ngón tay để siết chặt. Tuyệt đối không dùng kìm hoặc búa gõ để tăng thêm lực siết. Việc dùng dụng cụ cơ học có thể làm cong vênh hoặc gãy cánh tai.
Mối ghép bằng đai ốc tai hồng dễ bị nới lỏng nếu chịu rung động liên tục. Vì vậy, người bảo trì cần kiểm tra định kỳ các vị trí lắp chi tiết này.
—
10. Câu hỏi thường gặp về đai ốc DIN 315 (FAQ)
10.1. Đai ốc tai hồng DIN 315 khác đai ốc lục giác thế nào?
Đai ốc lục giác cần cờ lê để vặn và chịu lực siết lớn. Đai ốc tai hồng có hai cánh để vặn bằng tay, phù hợp nơi cần tháo lắp nhanh.
10.2. Có thể dùng kìm siết đai ốc tai hồng không?
Không nên dùng kìm để siết đai ốc tai hồng. Cánh tai được thiết kế cho lực vặn tay, dùng kìm dễ làm biến dạng hoặc gãy tai.
10.3. Đai ốc tai hồng có những mác inox nào?
Sản phẩm có thể được sản xuất từ Inox 201, Inox 304 hoặc Inox 316. Mác thép cụ thể phụ thuộc vào yêu cầu đặt hàng và catalogue nhà cung cấp.
10.4. Tiêu chuẩn DIN 315 có mấy dạng cánh?
Tiêu chuẩn DIN 315 thường gồm hai dạng là cánh tròn (kiểu Đức) và cánh vuông (kiểu Mỹ). Kiểu cánh tròn là dạng thông dụng nhất trên thị trường hiện nay.
10.5. Đai ốc tai hồng có chống rung được không?
Sản phẩm không có cơ chế tự hãm chống rung. Tại các vị trí rung lắc mạnh, đai ốc có thể bị tự xoay nới lỏng theo thời gian.
10.6. Kích thước thông dụng của đai ốc tai hồng là bao nhiêu?
Các kích thước phổ biến trên thị trường gồm M4, M5, M6, M8, M10 và M12. Các kích cỡ này đáp ứng tốt hầu hết nhu cầu lắp ráp thủ công.
—
11. Kết luận
Đai ốc tai hồng DIN 315 là chi tiết liên kết mang lại tính cơ động cao trong kỹ thuật. Thiết kế hai cánh vặn giúp người dùng tiết kiệm thời gian lắp ráp đáng kể.
Việc hiểu đúng cấu tạo và giới hạn chịu lực giúp bạn sử dụng sản phẩm hiệu quả. Bạn nên tham khảo catalogue từ đơn vị phân phối để chọn đúng quy cách tiêu chuẩn.
