Long đen (vòng đệm) vênh inox DIN 127-B

Long đen (vòng đệm) vênh inox DIN 127-B là phụ kiện cơ khí đàn hồi, chuyên dùng lót dưới đai ốc hoặc đầu bu lông nhằm duy trì lực căng và hạn chế nới lỏng ren.

🔹 Tiêu chuẩn: DIN 127-B (loại B hai đầu cắt phẳng)
🔹 Cấu tạo: Vòng kim loại hở cắt nghiêng tạo độ vênh đàn hồi
🔹 Vật liệu: Thép không gỉ inox 201, inox 304, inox 316
🔹 Kích thước: Tương thích bu lông hệ mét từ M3 đến M36
🔹 Cam kết: Chuẩn quy cách catalogue, giao hàng toàn quốc

⚡ Cần tư vấn chọn kích thước hoặc nhận báo giá tốt nhất?

📞 Hotline / Zalo: 0979.293.644

Mô tả

1. Tổng quan về long đen vênh inox DIN 127-B

1.1. Khái niệm và tên gọi kỹ thuật của sản phẩm

Long đen (vòng đệm) vênh inox DIN 127-B là phụ kiện cơ khí có tính đàn hồi. Sản phẩm có hình dạng vòng tròn kim loại bị cắt đứt một đường. Ngành cơ khí quen gọi chi tiết là long đen vênh inox hoặc vòng đệm vênh inox. Nhiều thợ gọi là long đền vênh inox hoặc long đen lò xo inox.

Tên tiếng Anh theo tiêu chuẩn là DIN 127-B spring washer. Tài liệu quốc tế thường dùng tên Stainless steel split lock washer hoặc Spring lock washer DIN 127. Tùy theo mác thép, sản phẩm là long đen vênh inox 304 hoặc inox 316. Người mua chỉ xác nhận mác inox khi có chứng từ kỹ thuật kèm theo.

1.2. Vai trò của vòng đệm vênh trong mối ghép ren

Trong các kết cấu máy móc, hiện tượng tự tháo đai ốc thường xảy ra do rung lắc. Để giảm thiểu rủi ro này, long đen vênh dùng với bu lông và đai ốc. Khi siết ốc, vòng đệm bị nén phẳng và tích trữ năng lượng đàn hồi. Lực đàn hồi giúp duy trì lực ép liên tục lên các mặt ren.

Tuy nhiên, không phóng đại hiệu quả chống nới lỏng của dòng phụ kiện này. Khả năng chống nới lỏng thực tế phụ thuộc nhiều vào điều kiện tải trọng làm việc. Chi tiết thường được dùng trong mối ghép bu lông chịu tải rung động ở mức vừa phải. Sử dụng đúng quy cách giúp mối ghép vận hành tin cậy và hạn chế sự cố.

2. Đặc điểm nhận biết và cấu tạo sản phẩm

2.1. Cấu tạo cơ bản của vòng đệm vênh loại B

Long đen inox DIN 127-B có cấu tạo cơ bản là vòng tròn hở cắt xiên. Hai đầu mép cắt được uốn lệch cao độ tạo thành khe hở theo phương trục. Ở trạng thái tự do, chiều cao của vòng đệm lớn hơn chiều dày vật liệu. Khi chưa siết ốc, hai đầu mép cắt không nằm trên cùng một mặt phẳng.

Ký hiệu B dùng để chỉ dạng vòng đệm có hai đầu mút cắt phẳng. Bề mặt hai đầu cắt vuông vức, không bị bẻ cong vênh nhô lên trên. Cấu tạo này giúp mặt cắt tiếp xúc êm ái hơn với bề mặt chi tiết ghép. Thân vòng đệm có tiết diện hình chữ nhật hoặc hình thang được bo cạnh nhẹ.

2.2. Phân biệt loại B đầu phẳng với loại A đầu uốn

Tiêu chuẩn DIN 127 quy định hai kiểu vòng đệm vênh chính là loại A và loại B. Vòng đệm vênh loại A có hai đầu mút cắt được uốn cong ngược chiều nhau. Đầu nhọn uốn cong của loại A giúp cắn sâu vào kim loại để chống xoay. Tuy nhiên, loại A rất dễ làm cày xước lớp sơn mạ bảo vệ bề mặt.

Ngược lại, vòng đệm vênh loại B có hai đầu mút cắt hoàn toàn phẳng nhẵn. Dạng đầu phẳng giúp phân bố áp lực đều hơn và ít làm tổn hại bề mặt. Khi siết chặt, loại B tạo bề mặt tỳ êm hơn cho đáy giác của bu lông. Đây là kiểu vòng đệm được sử dụng phổ biến nhất trong các ngành cơ khí chế tạo.

>>>Tham khảo thêm các sản phảm inox:

3. Tình trạng tiêu chuẩn DIN 127 và nguyên lý đàn hồi

3.1. Tình trạng tiêu chuẩn DIN 127 và lưu ý khi lựa chọn

Tiêu chuẩn DIN 127:1987-10 là quy chuẩn xuất xứ từ Đức dành cho vòng đệm vênh. Hiện nay, phiên bản DIN 127:1987-10 đã chính thức bị rút khỏi hệ thống tiêu chuẩn. Đáng chú ý là tiêu chuẩn này không có tiêu chuẩn quốc tế thay thế trực tiếp. Dù vậy, ký hiệu DIN 127-B vẫn được dùng rộng rãi trong giao dịch thương mại.

Do tiêu chuẩn gốc đã bị rút, kích thước sản phẩm giữa các hãng có thể chênh lệch. Khi thiết kế hoặc thay thế, kỹ sư cần đối chiếu bản vẽ thực tế của chi tiết. Tiêu chuẩn hình học DIN 127 không tự xác định vật liệu của sản phẩm. Không mặc định mọi sản phẩm mang mã DIN 127-B đều được sản xuất từ inox.

3.2. Nguyên lý biến dạng đàn hồi của vòng đệm vênh

Nguyên lý hoạt động của long đen vênh dựa trên cơ chế phản lực đàn hồi dọc trục. Khi vặn đai ốc, hai đầu mút của vòng đệm dần bị ép phẳng xuống bề mặt. Quá trình biến dạng uốn tích trữ một lực đẩy đàn hồi ngược chiều với lực siết. Lực đẩy này giúp bù đắp sự sụt giảm lực căng do hiện tượng lún ren gây ra.

Hai mép cắt phẳng của loại B cũng tạo thêm lực ma sát cản trở chiều xoay nới lỏng. Tuy nhiên, cần phân biệt khả năng đàn hồi với khả năng chống tự tháo tuyệt đối. Vòng đệm chỉ cung cấp một lượng phản lực đàn hồi giới hạn theo chiều dày thép. Khi mối ghép chịu lực rung động quá lớn, vòng đệm vẫn có thể bị nới lỏng.

4. Phân biệt DIN 127-B với các dòng vòng đệm liên quan

4.1. Phân biệt long đen vênh DIN 127-B với long đen phẳng DIN 125-A

Long đen phẳng DIN 125-A có cấu tạo đĩa tròn phẳng kín và không có rãnh cắt hở. Vòng đệm phẳng không có tính năng co giãn đàn hồi theo phương dọc trục bu lông. Chức năng chính của DIN 125-A là mở rộng diện tích tiếp xúc và phân bổ lực ép. Chi tiết giúp bảo vệ bề mặt vật liệu mềm không bị hằn lún vết xước.

Ngược lại, long đen vênh DIN 127-B có cấu tạo vòng hở và bị uốn lệch cao độ. Nhiệm vụ chính của DIN 127-B là tạo lực đàn hồi để duy trì độ căng mối ghép. Trong thực tế lắp ráp, hai chi tiết này thường được kết hợp cùng với nhau. Long đen phẳng đặt sát mặt phôi, còn long đen vênh đặt sát dưới đáy đai ốc.

4.2. Phân biệt với long đen răng cưa và DIN 7980

Long đen răng cưa DIN 6797 hoặc DIN 6798 có nhiều răng khía dập nghiêng trên bề mặt. Các răng cưa nhọn cắn sâu vào vật liệu nền tạo ma sát cơ học chống xoay. Vòng đệm răng cưa không có khe hở vênh lớn như long đen vênh DIN 127-B. Chi tiết này thường dùng trong các thiết bị điện để tăng cường tiếp địa vỏ máy.

Bên cạnh đó, cần phân biệt rõ DIN 127-B với tiêu chuẩn vòng đệm vênh DIN 7980. Tiêu chuẩn DIN 7980 quy định vòng đệm vênh chuyên dùng cho vít lục giác chìm DIN 912. Vòng đệm DIN 7980 có đường kính ngoài nhỏ hơn để lọt vừa vào hốc khoan đầu trụ. Bảng dưới đây giúp so sánh nhanh các dòng vòng đệm cơ khí liên quan:

Tiêu chuẩn kỹ thuật	Biên dạng hình học	Đặc tính cơ học chính	Phạm vi lắp ráp phù hợp
Vênh DIN 127-B	Vòng hở lệch đầu phẳng.	Tạo phản lực đẩy đàn hồi.	Bu lông lục giác, đai ốc thường.
Phẳng DIN 125-A	Đĩa tròn phẳng không hở.	Phân bổ đều lực ép mặt đáy.	Bảo vệ bề mặt chi tiết ghép.
Răng cưa DIN 6798	Nhiều răng nhô góc nghiêng.	Cắn sâu chống trượt cơ học.	Tủ điện, liên kết tiếp địa vỏ.
Vòng vênh DIN 7980	Vòng hở vành ngoài nhỏ.	Tạo lực đàn hồi trong hốc.	Dùng cho bu lông chìm DIN 912.

5. Thông số kỹ thuật long đen vênh inox DIN 127-B

5.1. Bảng thông số kích thước hình học chi tiết

Bảng dưới đây tổng hợp các thông số hình học cần kiểm tra của sản phẩm:

Thông số	Mô tả
Tên sản phẩm	Long đen (vòng đệm) vênh inox DIN 127-B / Long đen lò xo inox.
Tên tiếng Anh	DIN 127-B spring washer / Stainless steel split lock washer.
Tiêu chuẩn áp dụng	DIN 127-B (cần đối chiếu bản vẽ hoặc catalogue của đúng sản phẩm).
Tình trạng tiêu chuẩn	Tiêu chuẩn DIN 127:1987-10 đã bị rút, không có chuẩn thay thế.
Kiểu vòng đệm	Vòng kim loại hở cắt nghiêng lệch trục, có tính đàn hồi cao.
Phân loại kiểu mút	Loại B với hai đầu mút cắt phẳng vuông góc (loại A đầu uốn).
Đường kính trong (d1)	Kích thước lỗ trong lọt lòng cho thân bu lông đi qua dễ dàng.
Đường kính ngoài (d2)	Đường kính phủ bì ngoài của vòng đệm ở trạng thái làm việc.
Chiều dày vật liệu (s)	Độ dày của sợi thép kim loại gia công vòng đệm vênh.
Chiều cao tự do (h)	Khoảng cách phủ bì khi vòng đệm chưa bị ép nén biến dạng.
Kiểu tiết diện	Tiết diện hình chữ nhật hoặc hình thang theo quy cách chuẩn.

5.2. Bảng thông số vật liệu và chứng từ kỹ thuật

Bảng dưới đây trình bày các thông số vật liệu và yêu cầu kiểm tra kỹ thuật:

Thông số	Mô tả
Vật liệu inox	Inox 201, inox 304 hoặc inox 316 (đối chiếu chứng chỉ xuất xưởng).
Phân loại vật liệu	Ký hiệu nhóm A2 hoặc A4 theo tài liệu xác nhận của lô hàng.
Đặc tính cơ học	Cần đối chiếu sản phẩm thực tế hoặc catalogue của nhà sản xuất.
Bề mặt hoàn thiện	Bề mặt inox sáng mờ tự nhiên, tẩy sạch ba via và dầu mỡ dập.
Phụ kiện tương thích	Bu lông lục giác ngoài, đai ốc DIN 934, vòng đệm phẳng DIN 125-A.
Ứng dụng kỹ thuật	Duy trì lực căng cho mối ghép ren máy móc, khung giàn, thiết bị.
Chứng từ đi kèm	Cần đối chiếu sản phẩm thực tế hoặc catalogue khi giao nhận.

5.3. Cách đọc ký hiệu quy cách và kích thước lỗ trong

Quy cách vòng đệm vênh thường được gọi theo đường kính ren của bu lông tương thích. Ví dụ, vòng đệm vênh M10 dùng để lắp vừa vặn cho thân bu lông ren M10. Tuy nhiên, đường kính trong d1 thực tế của vòng đệm M10 là khoảng 10,2 mm. Khe hở nhỏ này giúp đưa vòng đệm qua ren bu lông một cách dễ dàng.

Người mua không nhầm lẫn đường kính trong d1 chính xác bằng đường kính ren danh nghĩa. Kích thước danh nghĩa M6, M8 hay M12 không đồng nghĩa đường kính lỗ bằng 6, 8 hay 12 mm. Không tự tạo một bảng quy cách kích thước rồi khẳng định có sẵn toàn bộ. Cần đối chiếu bản vẽ catalogue để kiểm tra độ dày và chiều cao tự do h.

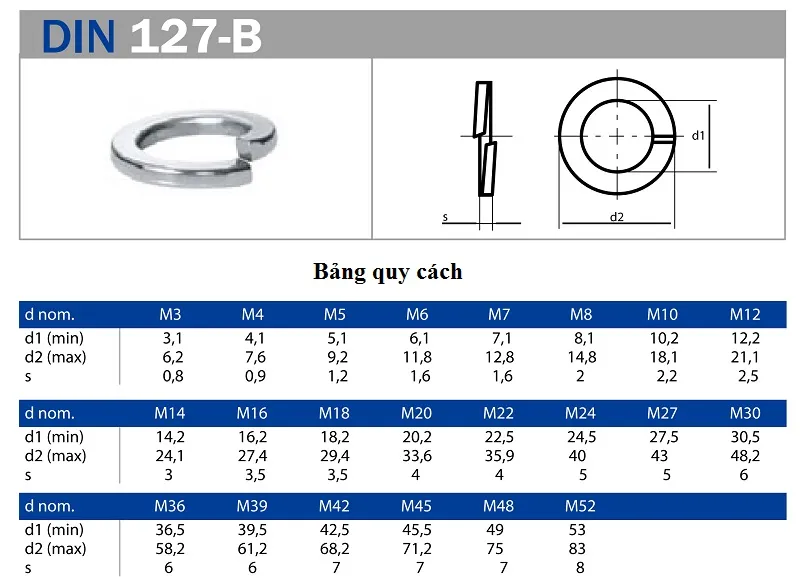

**TSKT Long đen (vòng đệm) vênh inox DIN 127-B**

6. Các lựa chọn vật liệu inox và bề mặt hoàn thiện

6.1. Đặc điểm của mác thép không gỉ inox 201 và inox 304

Long đen vênh chất liệu inox 201 là lựa chọn kinh tế cho các mối ghép trong nhà. Thép không gỉ 201 có độ cứng bề mặt cao và khả năng phục hồi đàn hồi khá tốt. Tuy nhiên, inox 201 dễ bị gỉ ố khi tiếp xúc với độ ẩm cao hoặc môi trường mưa gió. Chi tiết phù hợp dùng cho khung giá kệ nội thất và thiết bị dân dụng khô ráo.

Long đen vênh inox 304 là dòng sản phẩm thông dụng nhất trong ngành lắp ráp máy móc. Thép không gỉ 304 chứa crom và niken giúp chống oxy hóa tốt ngoài không khí. Chi tiết làm việc ổn định ngoài trời mưa nắng mà không lo bị rỉ sét làm kẹt ren. Bề mặt inox sáng sạch giúp công trình duy trì tính thẩm mỹ và an toàn vận hành.

6.2. Đặc điểm của inox 316 và các giới hạn kỹ thuật

Tại các khu vực ven biển hoặc nhà máy hóa chất, long đen vênh inox 316 được ưu tiên. Hợp kim inox 316 bổ sung thêm molypden giúp tăng cường khả năng chống rỗ bề mặt. Dù vậy, không cam kết inox 316 có khả năng chống ăn mòn tuyệt đối trong mọi môi trường. Trong môi trường axit đậm đặc hoặc nhiệt độ cao, vật liệu vẫn bị hao mòn cơ học.

Ký hiệu nhóm A2 hoặc A4 chỉ phản ánh nhóm phân loại thép không gỉ theo tiêu chuẩn. Không tự quy đổi các ký hiệu này thành cùng một mác thép cụ thể trên thị trường. Tiêu chuẩn hình học không tự động quyết định giới hạn đàn hồi của sản phẩm. Người dùng cần kiểm tra chứng chỉ kiểm định xuất xưởng để xác nhận cơ tính chuẩn xác.

7. Ứng dụng thực tế của long đen vênh inox DIN 127-B

7.1. Ứng dụng trong lắp ráp máy móc, động cơ và khung giàn

Long đen vênh inox DIN 127-B xuất hiện rất nhiều trên các bệ máy móc công nghiệp. Chi tiết thường được đặt dưới đai ốc bắt chân đế động cơ điện và máy bơm nước. Độ đàn hồi của vòng đệm giúp duy trì lực siết khi động cơ khởi động và rung lắc nhẹ. Bề mặt inox chống ăn mòn tốt trong môi trường dầu mỡ và hơi ẩm nhà xưởng.

Trong các hệ thống khung giàn thép và giá đỡ pin mặt trời, vòng đệm vênh cũng được sử dụng. Phụ kiện giúp hạn chế hiện tượng trôi lỏng các bu lông liên kết thanh giằng gió. Việc lắp đặt nhanh gọn giúp tiết kiệm thời gian thi công cho các công trình ngoài trời lớn. Tuy nhiên, các vị trí chịu tải trọng thay đổi liên tục cần có thêm giải pháp khóa ren.

7.2. Ứng dụng trong ngành điện, tủ bảng điện và đồ gia dụng

Trong các xưởng sản xuất tủ bảng điện, long đen vênh dùng ghép nối khung vỏ kim loại. Phụ kiện giúp giữ chặt các bu lông bắt thanh đồng cái chịu rung động từ dòng điện. Lực đàn hồi liên tục ngăn chặn việc lỏng tiếp điểm gây phát nhiệt chập cháy nguy hiểm. Khả năng chống gỉ của inox giúp các điểm nối điện duy trì độ an toàn lâu dài.

Sản phẩm còn được ứng dụng phổ biến trong các thiết bị gia dụng và máy móc chế biến. Vòng đệm giúp cố định các chi tiết chuyển động trong máy giặt, quạt hút và máy trộn. Nhờ độ dày chuẩn xác, vòng đệm ôm khít thân bu lông mà không làm cấn vướng không gian. Đây là chi tiết phụ trợ cơ bản không thể thiếu trong cơ khí lắp ráp dân dụng.

8. Giới hạn chống tự tháo và hướng dẫn lựa chọn quy cách

8.1. Những hạn chế khi sử dụng vòng đệm vênh để chống tự tháo

Nhiều nghiên cứu cơ học chỉ ra rằng vòng đệm vênh có giới hạn trong việc chống tự tháo. Khi siết bu lông đến mô-men siết lớn, vòng đệm vênh bị ép dẹp hoàn toàn như đĩa phẳng. Lúc này, phản lực đàn hồi của vòng đệm rất nhỏ so với lực căng dọc trục của bu lông. Khi mối ghép chịu lực rung lắc ngang mạnh, vòng đệm không thể ngăn chặn hiện tượng trôi ren.

Đặc biệt với bu lông cường độ cao, long đen vênh thông thường không mang lại hiệu quả cao. Vòng đệm thậm chí có thể bị nứt gãy nếu bị siết vượt quá giới hạn biến dạng dẻo. Do đó, không sử dụng những tuyên bố như ngăn lỏng tuyệt đối hoặc chống tự tháo 100%. Với các mối ghép rung động mạnh, kỹ sư cần dùng đai ốc khóa hoặc vòng đệm khóa chuyên dụng.

8.2. Cách chọn đường kính, chiều dày và phụ kiện đồng bộ

Để chọn đúng vòng đệm vênh DIN 127-B, người mua cần thực hiện các bước sau:

Xác định đường kính ren bu lông để chọn cỡ vòng đệm vênh tương thích.
Kiểm tra đường kính trong d1 đảm bảo xỏ vừa thân bu lông mà không bị quá lỏng.
Đo đường kính ngoài d2 để đảm bảo không bị cấn vào thành vách xung quanh mối ghép.
Kiểm tra chiều dày s và chiều cao tự do h để xác nhận tính đàn hồi của vòng đệm.
Đối chiếu môi trường làm việc thực tế để lựa chọn mác inox 201, 304 hay 316.

Nên lắp đồng bộ bu lông, đai ốc và vòng đệm cùng một mác inox để tránh ăn mòn điện hóa.

9. Hướng dẫn lắp đặt, các lỗi thường gặp và bảo quản

9.1. Quy trình lắp đặt và kiểm tra mối ghép

Quá trình thi công lắp ráp vòng đệm vênh cần tuân thủ các bước kỹ thuật:

Làm sạch bụi bẩn, phoi kim loại và dầu mỡ bám quanh vị trí lỗ khoan mối ghép.
Xỏ thân bu lông qua lỗ lắp đặt, luồn vòng đệm phẳng DIN 125-A vào trước nếu có.
Luồn tiếp vòng đệm vênh DIN 127-B vào sau để vòng đệm vênh tỳ sát mặt đai ốc.
Vặn đai ốc vào ren bằng tay theo chiều kim đồng hồ cho đến khi chạm mặt vòng đệm.
Dùng cờ lê hoặc đầu tuýp siết chặt đai ốc với lực đều đặn cho đến khi vòng đệm phẳng lại.

Kiểm tra mắt thường thấy vòng đệm vênh đã được ép khít, hai đầu cắt không bị vênh lệch.

9.2. Những lỗi thường gặp khi sử dụng vòng đệm vênh

Lỗi phổ biến nhất là lắp ngược thứ tự giữa long đen phẳng và long đen vênh. Khi đặt vòng đệm vênh bên dưới vòng đệm phẳng, hiệu quả đàn hồi lên đai ốc bị giảm sút. Lỗi thứ hai là siết quá mô-men lực khiến vòng đệm vênh bị toét miệng hoặc nứt gãy thân. Khi vòng đệm bị nứt vỡ, mảnh kim loại rơi ra làm mối ghép bị lỏng lẻo nghiêm trọng.

Ngoài ra, dùng sai cỡ vòng đệm vênh cho bu lông cũng là sai sót khá thường gặp. Nếu dùng vòng đệm quá to, mép vòng đệm bị lệch tâm và không tỳ đều vào đáy giác đai ốc. Thợ cơ khí cần kiểm tra kỹ độ phẳng của vòng đệm sau khi siết chặt mối ghép. Tuyệt đối không tái sử dụng các vòng đệm vênh đã bị mất độ cao tự do ban đầu.

9.3. Cách bảo quản và câu hỏi thường gặp

Bảo quản vòng đệm trong hộp nhựa kín, đặt nơi khô ráo, sạch sẽ và thoáng mát. Tránh để lẫn lộn các sản phẩm inox với ốc vít sắt thép để ngừa nhiễm từ và gỉ ố.

Long đen vênh DIN 127-B có thể thay thế cho keo khóa ren không? Không, keo khóa ren điền đầy khe hở ren, còn vòng đệm vênh chỉ tạo lực đẩy đàn hồi cơ học.

Tại sao vòng đệm vênh bị dẹp hoàn toàn sau khi tháo ra? Do vật liệu bị biến dạng dẻo sau thời gian dài chịu tải, cần thay thế vòng đệm mới ngay.

Chú ý khi lựa chọn và sử dụng long đen vênh inox DIN 127-B

Nguyên tắc kiểm tra thông số, kiểu đầu và an toàn kỹ thuật

Nhận diện đúng vòng đệm DIN 127-B có hai đầu mút cắt phẳng vuông góc.
Tiêu chuẩn DIN 127:1987-10 đã bị rút và không có tiêu chuẩn thay thế trực tiếp.
Vòng đệm vênh loại B khác loại A ở chỗ không có hai đầu nhọn uốn cong lên.
Phân biệt rõ với vòng đệm phẳng DIN 125-A và vòng đệm răng cưa DIN 6798.
Không dùng lẫn lộn với vòng đệm DIN 7980 chuyên dùng cho vít lục giác chìm.
Long đen vênh không bảo đảm chống tự tháo tuyệt đối trong mọi điều kiện rung động.
Xác nhận mác inox 201, 304 hoặc 316 thông qua chứng chỉ chất lượng của lô hàng.
Lắp đặt đồng bộ bu lông, đai ốc và vòng đệm cùng mác vật liệu thép không gỉ.
Khi thay thế phụ kiện cũ trên máy, cần đo lại kích thước thực tế trước khi mua.
