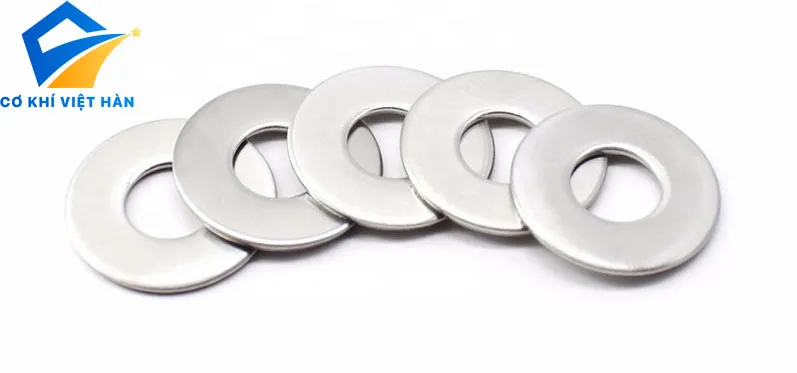

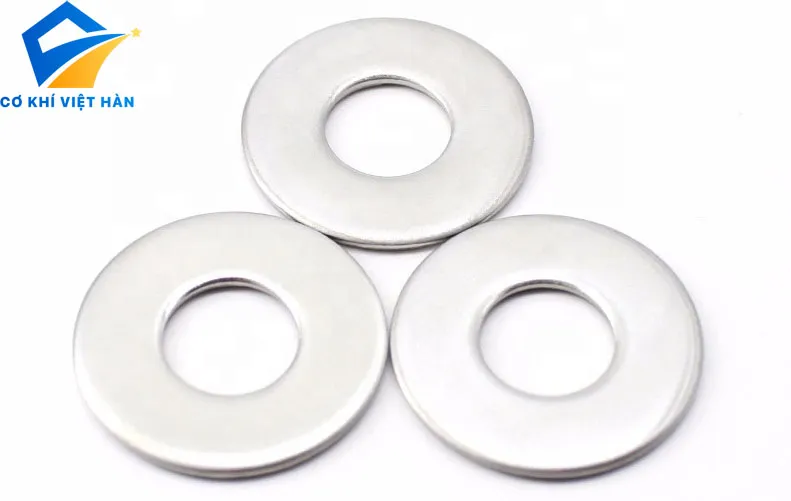

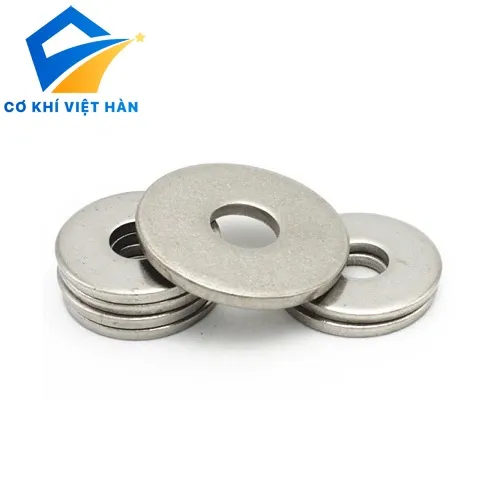

Long đen (vòng đệm) phẳng inox DIN 125-A

Long đen (vòng đệm) phẳng inox DIN 125-A là phụ kiện lắp xiết cơ khí tiêu chuẩn, giúp phân bổ đều lực ép và chống trầy xước bề mặt chi tiết ghép.

🔹 Tiêu chuẩn: DIN 125-A (tương đương ISO 7089)
🔹 Quy cách: Đĩa tròn phẳng hai mặt, mép phẳng Form A
🔹 Vật liệu: Inox 201, Inox 304, Inox 316 (sẵn hàng)
🔹 Kích thước: Tương thích bu lông từ M2 đến M36
🔹 Cam kết: Đầy đủ chứng chỉ CO/CQ, giao hàng toàn quốc

⚡ Cần tư vấn chọn kích thước hoặc nhận báo giá tốt nhất?

📞 Hotline / Zalo: 0979.293.644

Mô tả

1. Tổng quan về long đen phẳng inox DIN 125-A

1.1. Khái niệm và tên gọi kỹ thuật của sản phẩm

Long đen (vòng đệm) phẳng inox DIN 125-A là phụ kiện cơ khí rất quen thuộc trong mối ghép ren. Sản phẩm có hình đĩa tròn mỏng với lỗ tròn thông suốt ở chính giữa tâm. Ngành kim khí thường gọi chi tiết là long đen inox DIN 125-A hoặc vòng đệm phẳng inox. Nhiều nơi còn gọi là vòng đệm inox phẳng DIN 125-A hay long đền phẳng inox.

Tên tiếng Anh theo tiêu chuẩn quốc tế là DIN 125-A flat washer hoặc Stainless steel plain washer. Tài liệu kỹ thuật quốc tế còn ghi nhận mã tiêu chuẩn ISO 7089 flat washer. Tùy thuộc mác phôi thép, sản phẩm là long đen phẳng inox 304 hoặc long đen phẳng inox 316. Khách hàng chỉ xác nhận mác inox khi có chứng chỉ xuất xưởng đi kèm.

1.2. Vai trò của vòng đệm phẳng trong mối ghép ren

Khi siết chặt bu lông và đai ốc, lực ép tập trung rất lớn vào diện tích đáy giác. Nếu không có phụ kiện lót, mặt chi tiết ghép rất dễ bị trầy xước hoặc lún nứt. Vòng đệm phẳng đóng vai trò trung gian tiếp nhận và phân bổ đều lực ép này. Lực siết trải rộng giúp bảo vệ lớp bề mặt chi tiết không bị hư hại.

Chi tiết giúp mở rộng bề mặt tựa khi lỗ khoan trên bản mã bị khoét hơi rộng. Nhờ đó, đầu bu lông hoặc đai ốc không bị lọt hoặc lún kẹt vào bên trong lỗ. Phụ kiện này là long đen phẳng ren hệ mét dùng kết hợp đồng bộ bu lông. Kiểm soát đúng quy cách giúp mối ghép vận hành ổn định và giữ độ phẳng tốt.

2. Đặc điểm nhận biết và cấu tạo sản phẩm

2.1. Cấu tạo cơ bản của vòng đệm phẳng dạng A

Vòng đệm phẳng DIN 125-A có cấu tạo dạng đĩa kim loại mỏng dập đột chính xác. Mặt trên và mặt dưới của vòng đệm đều phẳng nhẵn, song song tuyệt đối với nhau. Ký hiệu A chỉ dạng vòng đệm không vát mép ở đường viền chu vi ngoài. Các mép cạnh được gia công phẳng gọn gàng, không có gờ vát góc nghiêng.

Ở giữa vòng đệm là một lỗ tròn có tâm trùng khít với tâm đường tròn ngoài. Kích thước danh nghĩa M6 hay M8 chỉ quy cách bu lông đi kèm tương thích. Đường kính lỗ trong thực tế luôn lớn hơn ren bu lông một khoảng dung sai nhỏ. Điều này giúp người thợ dễ dàng xỏ bu lông qua lỗ mà không bị cấn.

2.2. Phân biệt chức năng của ba thông số hình học

Cấu tạo của vòng đệm phẳng được xác định qua ba thông số hình học cốt lõi. Đầu tiên là đường kính lỗ trong ký hiệu d1, vừa đủ để thân bu lông đi qua. Tiếp theo là đường kính vòng ngoài ký hiệu d2, quyết định diện tích tiếp xúc tỳ ép. Cuối cùng là độ dày danh nghĩa của vòng đệm phẳng ký hiệu là h hoặc s.

Cả ba kích thước này phải tương thích đồng bộ với kích thước của đầu bu lông. Chiều dày s phải đủ độ cứng vững để không bị uốn cong khi chịu lực siết. Đường kính ngoài d2 phải đủ rộng để che phủ kín miệng lỗ khoan của bản mã. Người dùng cần đối chiếu bản vẽ để kiểm tra sự ăn khớp của ba kích thước.

>>>Tham khảo thêm các sản phảm inox:

3. Phân biệt tiêu chuẩn DIN 125-A và ISO 7089

3.1. Tình trạng tiêu chuẩn DIN 125-A và ISO 7089 hiện hành

Tiêu chuẩn DIN 125 là tiêu chuẩn lâu đời của Đức quy định về vòng đệm phẳng. Hiện nay, cơ quan tiêu chuẩn hóa đã chính thức rút tiêu chuẩn DIN 125 cũ này. Tiêu chuẩn thay thế quốc tế có liên quan trực tiếp là bộ tiêu chuẩn ISO 7089. Tiêu chuẩn ISO 7089:2000 vẫn được tổ chức ISO duy trì hiệu lực áp dụng hiện hành.

Dù đã rút trên văn bản, tên gọi DIN 125-A vẫn dùng rất phổ biến ngoài thị trường. Tuy nhiên, không khẳng định DIN 125-A và ISO 7089 hoàn toàn giống hệt nhau. Một số kích thước về đường kính ngoài và dung sai độ dày có sự chênh lệch nhỏ. Khi thay thế phụ kiện cho máy cũ, cần đo đạc kích thước thực tế cẩn thận.

3.2. Tiêu chuẩn hình học và kiểm soát mác vật liệu

Các văn bản DIN 125-A hay ISO 7089 chỉ thuần túy quy định kích thước hình học. Tiêu chuẩn không tự quy định mác thép không gỉ cụ thể cho sản phẩm vòng đệm. Vòng đệm đúng kích thước tiêu chuẩn có thể làm từ sắt mạ kẽm hoặc thép không gỉ. Không mặc định tất cả sản phẩm mang mã DIN 125-A đều làm bằng inox 304 hay 316.

Chỉ ghi nhận inox 201, 304 hoặc 316 khi có chứng chỉ phân tích thành phần kim loại. Cần đối chiếu chứng từ kiểm định xuất xưởng của lô hàng để xác nhận nguồn gốc. Không tự ý suy diễn cấp độ cứng cơ học khi thiếu kết quả kiểm tra độ cứng. Bảng dưới đây giúp tóm tắt quan hệ giữa hai mã tiêu chuẩn vòng đệm phẳng:

Mã tiêu chuẩn	Tình trạng hiệu lực	Cấp sản phẩm áp dụng	Lưu ý khi đối chiếu
DIN 125-A	Tiêu chuẩn cũ đã rút.	Vòng đệm phẳng dạng A.	Tên thương mại dùng rất phổ biến.
ISO 7089	Tiêu chuẩn quốc tế hiện hành.	Cấp sản phẩm A dung sai chuẩn.	Kiểm tra dung sai lỗ và độ dày.

4. Phân biệt long đen phẳng với các dòng vòng đệm khác

4.1. Phân biệt long đen phẳng với long đen vênh DIN 127

Long đen phẳng DIN 125-A có biên dạng đĩa phẳng nhẵn hoàn toàn trên cả hai mặt. Chi tiết này không có khả năng đàn hồi co giãn dọc theo trục thân bu lông. Công dụng chính của long đen phẳng là phân bổ đều lực ép và bảo vệ mặt phôi. Long đen phẳng không có chức năng tự khóa chặt đai ốc chống tự tháo lỏng.

Ngược lại, long đen vênh DIN 127 bị cắt đứt một đường và uốn vênh lệch góc. Khi siết ốc, vòng đệm vênh bị ép bẹp xuống tạo lực đẩy đàn hồi ngược lại. Lực đàn hồi liên tục này giúp tăng ma sát ren, ngăn đai ốc tự nới lỏng khi rung. Hai dòng phụ kiện này thường được lắp ghép kết hợp cùng nhau trong một mối ghép.

4.2. Phân biệt với long đen răng cưa và vòng đệm vành rộng

Long đen răng cưa DIN 6798 có các răng nhô nghiêng ở vành trong hoặc vành ngoài. Các cạnh răng cưa sắc nhọn cắn sâu vào mặt phôi để tạo lực hãm chống xoay. Trong khi đó, vòng đệm phẳng DIN 125-A giữ bề mặt nhẵn phẳng để tránh trầy xước phôi. Cần chọn đúng loại long đen tùy theo yêu cầu chống xoay hay bảo vệ bề mặt.

Ngoài ra, cần phân biệt DIN 125-A với vòng đệm đường kính ngoài lớn DIN 9021. Vòng đệm DIN 9021 có đường kính ngoài d2 gấp khoảng ba lần đường kính lỗ trong. Loại vành rộng DIN 9021 chuyên dùng cho các lỗ đột to hoặc bắt trên vật liệu gỗ mềm. Bảng dưới đây giúp so sánh nhanh các dòng vòng đệm cơ khí thông dụng:

Loại vòng đệm	Biên dạng hình học	Đặc tính cơ học chính	Ứng dụng kỹ thuật đặc trưng
Phẳng DIN 125-A	Đĩa tròn phẳng hai mặt.	Phân bổ lực, không đàn hồi.	Bảo vệ bề mặt, tỳ ép đều phôi.
Vênh DIN 127	Vòng tròn cắt hở, vênh góc.	Tạo lực đẩy đàn hồi dọc trục.	Hạn chế tự nới lỏng do rung động.
Răng cưa DIN 6798	Có các răng khía dập nghiêng.	Ghim sâu vào bề mặt tiếp xúc.	Chống xoay đai ốc, tiếp địa vỏ.
Vành rộng DIN 9021	Đĩa phẳng đường kính ngoài to.	Diện tích tiếp xúc rất rộng.	Lắp trên gỗ mềm hoặc lỗ đột to.

5. Thông số kỹ thuật long đen phẳng inox DIN 125-A

5.1. Bảng thông số định danh và kích thước hình học

Bảng dưới đây tổng hợp các thông số hình học cần kiểm tra của sản phẩm:

Thông số	Mô tả
Tên sản phẩm	Long đen (vòng đệm) phẳng inox DIN 125-A / Vòng đệm phẳng inox.
Tên tiếng Anh	Stainless steel plain washer / ISO 7089 flat washer.
Tiêu chuẩn áp dụng	DIN 125-A (tham chiếu tiêu chuẩn quốc tế thay thế ISO 7089).
Kiểu vòng đệm	Dạng phẳng dập tròn đĩa mỏng, lỗ tròn ở giữa tâm.
Kiểu mép viền	Dạng A không vát mép viền ngoài (mép phẳng vuông góc).
Quy cách bu lông	Kích thước danh nghĩa tương thích từ M2 đến M36 theo thiết kế.
Đường kính trong (d1)	Kích thước lỗ tròn lọt lòng cho thân bu lông đi qua.
Đường kính ngoài (d2)	Đường kính mép ngoài của đĩa tròn tiếp xúc mặt phôi.
Chiều dày vòng đệm (s)	Độ dày danh nghĩa đo vuông góc giữa hai mặt phẳng đĩa.

5.2. Bảng thông số vật liệu và chứng từ kỹ thuật

Bảng dưới đây trình bày các thông số vật liệu và yêu cầu kiểm định:

Thông số	Mô tả
Vật liệu inox	Inox 201, inox 304 hoặc inox 316 (đối chiếu chứng chỉ xuất xưởng).
Phân loại vật liệu	Ký hiệu nhóm A2 hoặc A4 theo tài liệu xác nhận của lô hàng.
Dung sai kích thước	Cần đối chiếu sản phẩm thực tế hoặc catalogue (cấp sản phẩm A).
Độ cứng bề mặt	Cần đối chiếu sản phẩm thực tế hoặc catalogue của nhà sản xuất.
Bề mặt hoàn thiện	Bề mặt inox sáng mờ tự nhiên, tẩy sạch ba via và dầu mỡ gia công.
Phụ kiện tương thích	Bu lông inox, đai ốc lục giác inox DIN 934, đệm vênh DIN 127.
Ứng dụng chính	Phân bố lực ép cho bu lông, đai ốc trên máy móc, kết cấu thép.
Chứng từ kỹ thuật	Cần đối chiếu sản phẩm thực tế hoặc catalogue khi bàn giao hàng.

5.3. Cách đọc ký hiệu quy cách và kích thước lỗ trong

Quy cách long đen thường được gọi theo đường kính danh nghĩa của bu lông đi kèm. Ví dụ, long đen phẳng M8 dùng để lắp vừa vặn cho thân bu lông ren M8. Tuy nhiên, đường kính lỗ trong d1 thực tế của long đen M8 là 8,4 mm. Khoảng hở 0,4 mm này giúp thân bu lông ren 8 mm xỏ qua dễ dàng.

Người mua không nhầm lẫn đường kính lỗ trong d1 chính xác bằng đường kính ren. Tương tự, long đen M10 có lỗ trong d1 là 10,5 mm, long đen M12 là 13 mm. Người dùng không tự tạo một bảng quy cách kích thước rồi khẳng định có sẵn kho. Cần kiểm tra bảng catalogue để chuẩn bị đúng kích thước vòng đệm cần dùng.

6. Các lựa chọn vật liệu inox và bề mặt hoàn thiện

6.1. Đặc điểm của mác thép không gỉ inox 201 và inox 304

Vòng đệm phẳng chất liệu inox 201 là lựa chọn kinh tế cho môi trường trong nhà. Thép không gỉ 201 có độ cứng bề mặt cao và chịu lực ép tĩnh khá tốt. Tuy nhiên, inox 201 dễ bị hoen ố nếu tiếp xúc nước mưa hoặc môi trường ẩm ướt. Chi tiết thích hợp dùng cho khung bàn ghế, tủ gỗ nội thất và đồ gia dụng khô ráo.

Long đen phẳng inox 304 là dòng sản phẩm thông dụng nhất trong lắp ráp cơ khí. Thép không gỉ 304 chứa crom và niken giúp chống oxy hóa tốt ngoài tự nhiên. Chi tiết làm việc bền bỉ dưới trời mưa nắng ngoài trời mà không lo bị rỉ sét. Bề mặt inox sáng sạch giúp công trình giữ được vẻ thẩm mỹ và tính cơ học lâu dài.

6.2. Đặc điểm của inox 316 và các giới hạn kỹ thuật

Đối với khu vực ven biển hoặc môi trường hóa chất, long đen inox 316 được ưu tiên. Hợp kim inox 316 có bổ sung molypden giúp tăng cường khả năng kháng rỗ bề mặt. Dù vậy, không khẳng định inox 316 chống gỉ tuyệt đối trong mọi môi trường hóa chất. Trong dung dịch axit đậm đặc ở nhiệt độ cao, vật liệu vẫn có thể bị ăn mòn.

Ký hiệu nhóm A2 hoặc A4 chỉ phản ánh nhóm phân loại thép không gỉ theo tiêu chuẩn. Không tự quy đổi các ký hiệu này thành cùng một mác thép cụ thể trên thị trường. Tiêu chuẩn hình học không tự động quyết định độ cứng của vòng đệm thành phẩm. Khách hàng cần kiểm tra chứng chỉ kiểm định xuất xưởng để xác nhận cơ tính chuẩn xác.

7. Ứng dụng thực tế của long đen phẳng inox DIN 125-A

7.1. Ứng dụng trong xây dựng kết cấu, giàn pin mặt trời và tủ điện

Long đen phẳng inox DIN 125-A xuất hiện rất nhiều trong thi công kết cấu thép. Chi tiết được dùng lót dưới đầu bu lông khi lắp ráp giàn pin năng lượng mặt trời. Khả năng chống chịu thời tiết của inox giúp mối ghép không bị gỉ sét làm ố khung nhôm. Diện tích tiếp xúc rộng giúp phân bổ đều lực ép lên thanh ray định hình.

Trong các xưởng sản xuất tủ bảng điện và thang máng cáp, vòng đệm phẳng là phụ kiện bắt buộc. Chi tiết dùng lót dưới đai ốc khi bắt thanh đồng cái hoặc ghép các khoang tủ. Vòng đệm giúp bảo vệ lớp sơn tĩnh điện xung quanh lỗ đột không bị bong tróc. Nhờ đó, vỏ tủ điện ngăn ngừa được nguy cơ bị oxy hóa gỉ sét từ mép lỗ khoan.

7.2. Ứng dụng trong chế tạo máy móc, thiết bị và đồ gia dụng

Trong ngành chế tạo máy, vòng đệm phẳng được dùng trên khắp các cụm chi tiết chuyển động. Phụ kiện dùng lót dưới bulong bắt chân động cơ, vỏ hộp số và gối đỡ ổ bi. Khi siết lực lớn, vòng đệm bảo vệ bề mặt bệ máy không bị hằn vết nứt kim loại. Bề mặt inox nhẵn bóng đáp ứng tốt tiêu chuẩn an toàn trong máy chế biến thực phẩm.

Sản phẩm còn được ứng dụng rộng rãi trong các thiết bị gia dụng và đồ nội thất. Long đen dùng cho bu lông và đai ốc giúp cố định chắc chắn các khung giá kệ. Thao tác tháo lắp sửa chữa máy móc diễn ra thuận tiện nhờ mặt phẳng tiếp xúc nhẵn. Việc sử dụng vòng đệm đồng bộ giúp tăng cường độ tin cậy cho mối ghép cơ khí.

8. Hướng dẫn lựa chọn quy cách và phụ kiện đồng bộ

8.1. Cách chọn kích thước lỗ trong, đường kính ngoài và chiều dày

Để chọn đúng vòng đệm phẳng DIN 125-A, người mua cần thực hiện các bước sau:

Xác định đường kính ren danh nghĩa của bu lông để chọn cỡ long đen tương thích.
Kiểm tra đường kính lỗ trong d1 đảm bảo thân bu lông xỏ qua nhẹ nhàng và thẳng trục.
Đo kích thước miệng lỗ khoan trên bản mã để chọn đường kính ngoài d2 che kín lỗ.
Kiểm tra chiều dày s đủ độ cứng vững, không bị uốn bẹp khi siết chặt đai ốc.
Đối chiếu môi trường làm việc thực tế để lựa chọn mác inox 201, 304 hay 316.

Việc chọn đúng quy cách giúp mối ghép đảm bảo độ phẳng và phân bố lực ép tối ưu.

8.2. Cách chọn phụ kiện bu lông và đai ốc đồng bộ

Long đen phẳng bắt buộc phải lắp kết hợp đồng bộ với bu lông và đai ốc tương ứng. Nguyên tắc quan trọng là chọn phụ kiện có cùng mác vật liệu thép không gỉ. Bu lông inox 304 cần đi kèm đai ốc inox 304 và vòng đệm phẳng bằng inox 304. Sự đồng nhất vật liệu giúp hạn chế tối đa nguy cơ ăn mòn điện hóa mối ghép.

Không nên dùng vòng đệm inox chung với bu lông hoặc đai ốc sắt thép mạ kẽm thông thường. Trong môi trường ẩm ướt, sự chênh lệch điện thế kim loại sẽ phá hủy chi tiết sắt nhanh chóng. Ở các mối ghép chịu rung động mạnh, nên lót thêm long đen vênh DIN 127 bên dưới đai ốc. Sự kết hợp này vừa bảo vệ bề mặt phôi vừa chống tự tháo lỏng đai ốc hiệu quả.

9. Hướng dẫn lắp đặt, các lỗi thường gặp và bảo quản

9.1. Quy trình lắp đặt và kiểm tra bề mặt tiếp xúc

Quá trình thi công lắp ráp vòng đệm phẳng cần tuân thủ các bước kỹ thuật:

Làm sạch cát bụi, phoi kim loại và dầu mỡ bám quanh miệng lỗ khoan của bản mã.
Kiểm tra bề mặt bản mã xung quanh lỗ đảm bảo phẳng phẳng, không có gờ bavia sắc.
Xỏ thân bu lông qua vòng đệm phẳng thứ nhất rồi đưa bu lông xuyên qua lỗ lắp.
Đặt vòng đệm phẳng thứ hai vào đuôi ren bu lông ở phía mặt đối diện chi tiết.
Vặn đai ốc vào ren bằng tay và dùng cờ lê siết chặt theo lực quy định thiết kế.

Kiểm tra vòng đệm phẳng phải nằm ép sát khít, không bị vênh lệch góc so với mặt phôi.

9.2. Những lỗi thường gặp khi sử dụng vòng đệm phẳng

Lỗi phổ biến nhất là chọn đường kính ngoài d2 quá nhỏ so với lỗ khoét trên bản mã. Khi siết ốc, vòng đệm bị uốn cong hình lòng chảo và tụt một phần vào trong lỗ. Lỗi thứ hai là dùng vòng đệm quá mỏng cho các liên kết chịu lực siết mô-men xoắn lớn. Vòng đệm mỏng sẽ bị biến dạng bẹp dúm làm giảm đáng kể diện tích tiếp xúc tỳ ép.

Ngoài ra, nhiều người lầm tưởng vòng đệm phẳng có thể tự khóa chống trôi lỏng đai ốc. Khi máy móc rung động liên tục, đai ốc vẫn có thể bị nới lỏng nếu thiếu đệm vênh. Thợ cơ khí cần bổ sung đệm vênh hoặc đai ốc khóa nylon khi lắp máy rung động. Cần kiểm tra định kỳ độ phẳng của vòng đệm trong suốt quá trình máy móc vận hành.

9.3. Cách bảo quản và câu hỏi thường gặp

Bảo quản vòng đệm trong khay hộp nhựa kín, đặt tại nơi khô ráo, sạch sẽ và thoáng mát. Tránh để lẫn lộn các sản phẩm inox với ốc vít sắt thép để ngừa nhiễm từ và rỉ ố.

Long đen phẳng DIN 125-A có mặt nào là mặt trên không? Hai mặt của DIN 125-A đều phẳng nhẵn như nhau nên có thể đặt mặt nào tiếp xúc cũng được.

Có thể dùng nhiều long đen phẳng xếp chồng lên nhau không? Không nên xếp chồng nhiều vòng đệm vì sẽ làm giảm độ cứng vững và dễ xô lệch mối ghép.

Chú ý khi lựa chọn và sử dụng long đen phẳng inox DIN 125-A

Nguyên tắc kiểm tra thông số, kích thước và lắp đặt

Nhận diện đúng vòng đệm DIN 125-A có hai mặt phẳng nhẵn, mép viền không vát.
Tiêu chuẩn quốc tế thay thế tương đương hiện hành áp dụng là chuẩn ISO 7089.
Kiểm tra kỹ ba thông số hình học: đường kính lỗ trong d1, đường kính ngoài d2 và độ dày s.
Đường kính lỗ trong d1 luôn lớn hơn kích thước danh nghĩa bu lông đi kèm một chút.
Vòng đệm phẳng có công dụng phân bổ lực ép, không có khả năng tự chống rung nới lỏng.
Không nhầm lẫn với long đen vênh DIN 127 hoặc vòng đệm đường kính ngoài lớn DIN 9021.
Xác nhận mác inox 201, 304 hoặc 316 thông qua chứng chỉ phân tích của lô hàng.
Lắp đặt đồng bộ bu lông, đai ốc và vòng đệm cùng mác vật liệu để tránh ăn mòn điện hóa.
Khi thay thế phụ kiện cũ trên máy, cần đo lại kích thước thực tế trước khi đặt mua.
